Комплект разработчика CANNY•53P485

Статус: Находится в стадии разработки. Характеристики могут быть изменены.

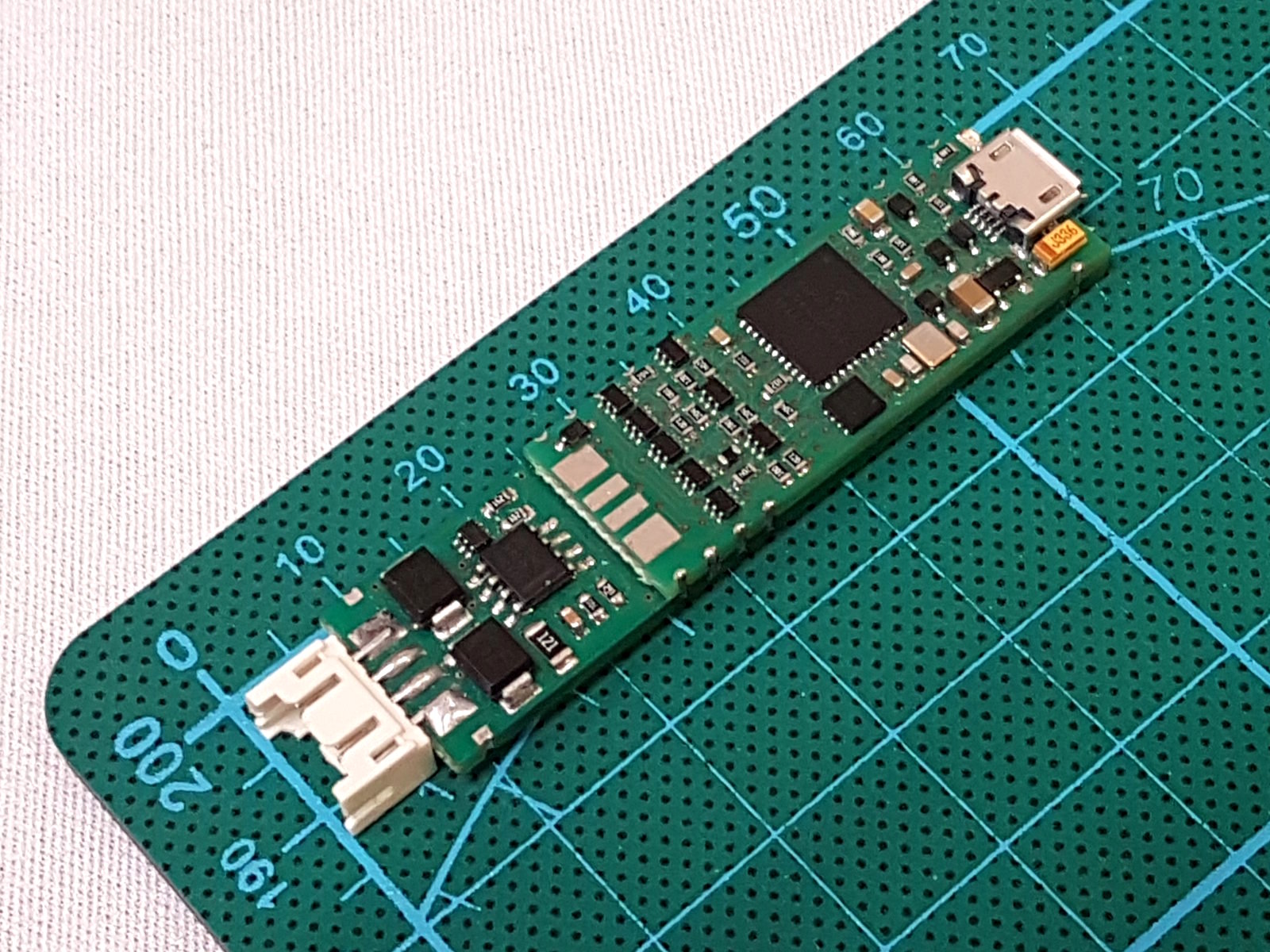

Комплект разработчика CANNY•53P485 представляет собой малогабаритный, бюджетный, визуально программируемый логический контроллер CANNY•5.3 Pico, установленный на плату расширения с поддержкой интерфейса RS-485.

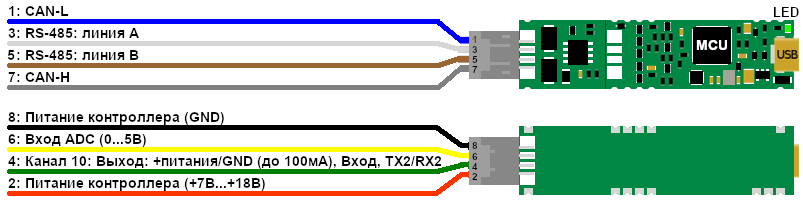

Комплект CANNY•53P485 имеет один универсальный канал ввода-вывода (+12В/GND/100мА), один защищенный от повышенного напряжения канал АЦП (0...+5В), а также поддерживает работу с CAN, LIN, UART. Компактность устройства позволяет монтировать его в местах с ограниченной вместимостью и даже в жгутах автомобильной электропроводки.

Доступная цена, малые размеры, низкое энергопотребление, возможность сопряжения с ПК и объединения устройств в сеть, позволяют использовать CANNY•53P485 в системах автомобильной, бытовой или производственной автоматики в местах, где применение дорогостоящих промышленных контроллеров не оправдано.

CANNY•53P485 позволит легко включить в CAN-, LIN- или RS-485 ModbusRTU сеть отдельные реле, дискретные, цифровые или аналоговые датчики, организовать прием, передачу, обработку и ретрансляцию данных CAN <-> LIN, CAN <-> RS-485 ModbusRTU, LIN <-> RS-485 ModbusRTU, реализовать различные алгоритмы контроля и управления.


Каналы ввода-вывода

  • 1 универсальный канал ввода-вывода, который может работать в режимах выхода и входа, как положительной так и отрицательной полярности, с интеллектуальной защитой от перегрузки и скачков напряжения
  • Максимальный ток на канале ввода-вывода составляет 100мА (индуктивная, резистивная или емкостная нагрузка)
  • Максимально допустимое постоянное напряжение на канале ввода-вывода не должно превышать 18В

Цифровые последовательные интерфейсы

  • 1 выделенный интерфейс CAN 2.0A/B
  • 1 однопроводный интерфейс LIN 1.3/2.0 / UART поверх канала ввода-вывода
  • 1 выделенный интерфейс RS-485

Широтно-импульсная модуляция/Счетчики

  • Канал ввода-вывода может работать в режиме ШИМ с разрешением 1мс
  • Канал ввода-вывода может работать в режиме ВЧ ШИМ с разрешением 1мкс
  • Канал ввода-вывода может работать в режиме асинхронного входа-счетчика: счетчик передних фронтов, счетчик задних фронтов, счетчик передних и задних фронтов, определение ширины входных импульсов с разрешением 1 мкс

Аналого-цифровой преобразователь

  • Один отдельный канал контроллера работает в режиме высокоомного АЦП и предназначен для изменения напряжения от 0 до 5В с разрешением 12 бит и встроенной защитой от повышенного напряжения.

Параметр

Значение

Всего дискретных каналов

2

Дискретные выходы +

1

Дискретные выходы -

1

Дискретные входы

1

Ток выхода один/общ, макс

100мА / 100мА

Напряжение, макс

18В

Защита каналов от перегрузки

ДА

CAN 2.0A/B

1

UART

до 1

RS-485

1

LIN

до 1

АЦП

1

Связь с ПК

USB

CAN(LIN) monitor

ДА

Питание, В, DC

7...18

Потребляемый ток, макс

23мА

Потребляемый ток, мин

5мА

ДxШxВ, мм

57x15x6
