CANNY•5.3 Pico — малогабаритный, бюджетный, визуально программируемый логический CAN-контроллер с номинальным рабочим напряжением 12В, тремя универсальными каналами ввода-вывода (+12В/GND/100мА) и одним, защищенным от повышенного напряжения каналом АЦП (0...+5В). Компактность контроллера позволяет монтировать его в местах с ограниченной вместимостью и даже в жгутах автомобильной электропроводки. Достаточное для многих решений количество каналов контроллера и доступная цена позволяют его использовать там, где возможности старших моделей CANNY будут избыточны.
Контроллер идеально приспособлен для работы в составе бортовой сети автомобиля, однако сфера его возможных применений гораздо шире. Доступная цена, чрезвычайно малые размеры, рекордно низкое энергопотребление, возможность сопряжения с ПК и объединения контроллеров в сеть, позволяют использовать CANNY•5.3 Pico в системах бытовой или производственной автоматики в местах, где применение дорогостоящих промышленных контроллеров не оправдано.
CANNY•5.3 Pico позволит легко включить в CAN-, LIN- или ModBus-сеть отдельные реле, дискретные, цифровые или аналоговые датчики, организовать прием, передачу, обработку и ретрансляцию данных LIN <-> LIN, CAN <-> LIN, CAN <-> ModbusRTU, реализовать различные алгоритмы контроля и управления.
Контроллер поставляется в двух вариантах комплектации:
- CANNY•5.3 Pico - для автономного применения, с установленным разъемом X1 и кабельным жгутом
- CANNY•5.3 Pico OEM - для встраиваемого применения, только плата контроллера, без разъема Х1 и без кабельного жгута
ВНИМАНИЕ!

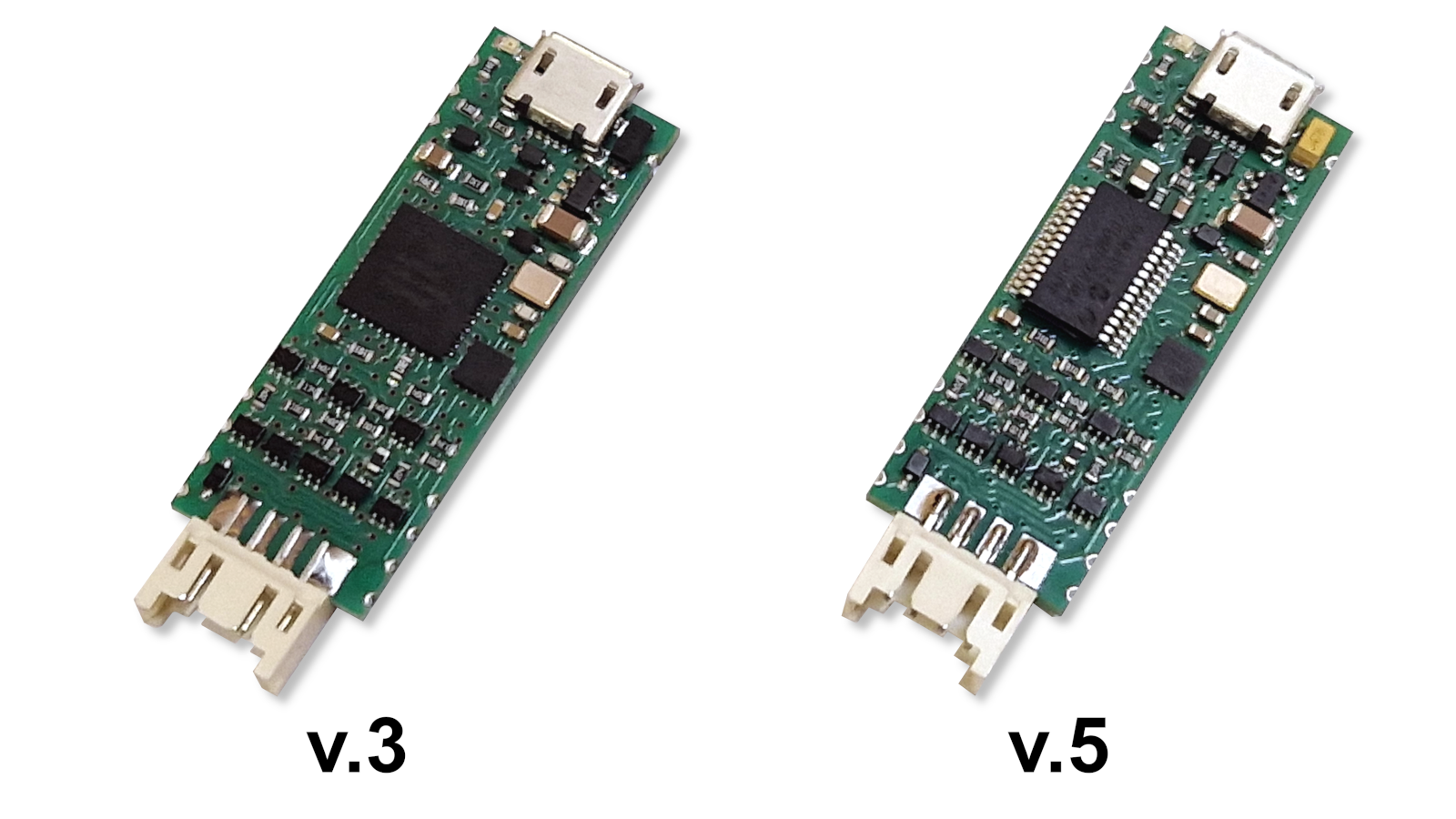

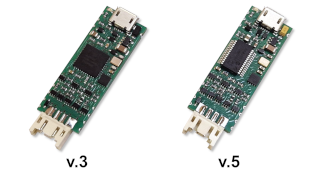

Для программирования контроллеров CANNY 5.3 Pico аппаратной версии HW v.5 должна применяться интегрированная среда разработки CannyLab версии не ниже 2.15 Информация о версии контроллера нанесена на нижнюю сторону печатной платы контроллера.
Каналы ввода-вывода
- 3 универсальных канала ввода-вывода, которые могут работать в режимах выходов и входов, как положительной так и отрицательной полярности
- Максимальный ток на каждом из каналов ввода-вывода составляет 100мА (индуктивная, резистивная или емкостная нагрузка), максимальный общий ток нагрузки до 300мА
- Максимально допустимое постоянное напряжение на каналах контроллера не должно превышать 18В
- Контроллер оснащен интеллектуальной защитой каналов ввода-вывода от перегрузки и скачков напряжения
Цифровые последовательные интерфейсы
- 1 интерфейс CAN 2.0A/B
- 2 интерфейса UART
- 2 интерфейса LIN 1.3/2.0
- 1 канал контроллера может использоваться для работы с Dallas 1-Wire
Широтно-импульсная модуляция/Счетчики
- Каждый из 3 каналов контроллера может работать в режиме ШИМ с разрешением 1мс, при этом возможно активировать все каналы одновременно, с индивидуальными настройками периода и заполнения
- Каждый из 3 каналов контроллера может работать в режиме ВЧ ШИМ с разрешением 1мкс, при этом в каждый отдельный момент времени в качестве выхода ВЧ ШИМ может работать до трех каналов, с индивидуальными настройками периода и заполнения
- Каждый из 3 каналов контроллера может работать в режиме асинхронного входа-счетчика, с индивидуальными параметрами подсчета импульсов: счетчик передних фронтов, счетчик задних фронтов, счетчик передних и задних фронтов, определение ширины входных импульсов с разрешением 1 мкс
Аналого-цифровой преобразователь
- Один отдельный канал контроллера работает в режиме высокоомного АЦП и предназначен для изменения напряжения от 0 до 5В с разрешением 12 бит и встроенной защитой от повышенного напряжения.
Дополнительно
- Программируемый светодиод
- 64 16-битных ячейки энергонезависимой памяти данных
- Уникальный 32-битный идентификатор каждого экземпляра устройства
Подробное техническое описание контроллера приведено в онлайн-документации.
Бесплатная графическая интегрированная среда разработки CannyLab
Бесплатная графическая интегрированная среда разработки CannyLab предназначена для разработки программ (функциональных диаграмм) для контроллеров CANNY.
Интернет-магазин
Интернет-магазин
Интернет-магазин
Параметр
Значение
Всего дискретных каналов
4
Дискретные выходы +
3
Дискретные выходы -
3
Дискретные входы
3
Ток выхода один/общ, макс
100мА / 300мА
Напряжение, макс
18В
Защита каналов от перегрузки
ДА
CAN 2.0A/B
1
UART
до 2
LIN
до 2
Dallas 1-Wire
ДА
АЦП
1
Связь с ПК
USB
CAN(LIN) monitor
ДА
Питание, В, DC
7...18
Потребляемый ток, макс
22мА
Потребляемый ток, мин
1мА
ДxШxВ, мм
40x15x4
