Программируемый логический контроллер CANNY•7.2 Duo RS

Купить в розницу

CANNY•7.2 Duo RS – это новое исполнение контроллера CANNY•7.2 Duo с двумя интерфесами CAN и дополнительным интерфесом RS-485. В остальном контроллер в исполнении CANNY 7.2 Duo RS совместим с контроллером CANNY•7.2 Duo в стандартном исполнении по программному обеспечению, габаритам, большинству контактов внешних разъемов, и основным электрическим характеристикам.

Для работы с CANNY•7.2 Duo RS не требуется специального программатора. Загрузка программного обеспечения в контроллер осуществляется с помощью обычного кабеля USB Type-C.

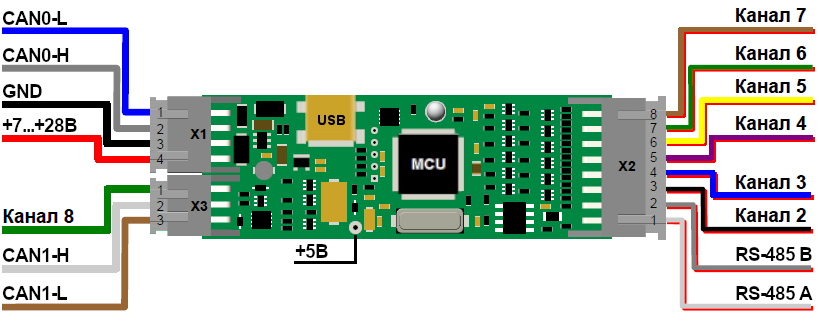

Каналы ввода-вывода

  • 7 универсальных, независимых, программно конфигурируемых каналов ввода-вывода, которые могут работать как в режимах выходов, так и входов, как положительной, так и отрицательной полярности
  • Максимально допустимое постоянное напряжение на каналах контроллера +32В
  • Максимальный выходной ток каждого канала ввода-вывода составляет +/-100мА, максимальный суммарный ток нагрузки - 700мА
  • Совместимы с нагрузкой резистивного, индуктивного* и емкостного типа
  • Независимая интеллектуальная защита от короткого замыкания каждого канала

Цифровые последовательные интерфейсы

  • 2 независимых интерфейса CAN 2.0A/B
  • 1 интерфейс RS-485**
  • 4 полудуплексных однопроводных интерфейса совместимых с UART и LIN 1.3/2.0, программно назначаемые на любые каналы контроллера в любых комбинациях
  • приемник и передатчик сигналов ИК пультов ДУ стандартов NEC, Samsung, Sony назначаемые на любые каналы контроллера
  • Каждый из 7 каналов контроллера может использоваться для работы с Dallas 1-Wire
  • Режим USB Virtual COM Port драйвера UART2

Драйвер асинхронной передачи CAN

  • Два интерфейса CAN 2.0A/B контроллера могут быть использованы в режиме асинхронной передачи CAN-сообщений
  • До 32 буферов асинхронной передачи CAN-сообщений, с индивидуальной настройкой периода отправки сообщений
  • Возможность совмещения асинхронной передачи сообщений CAN с синхронной, для более гибкого управления потоком данных CAN

Высокоскоростной асинхронный шлюз CAN

  • Два интерфейса CAN 2.0A/B контроллера могут быть использованы в режиме высокоскоростного двунаправленного шлюза CAN
  • До 18 правил высокоскоростной асинхронной обработки сообщений, с возможностью удаления или изменения содержимого пересылаемых сообщений
  • Возможность совмещения асинхронной обработки сообщений CAN с синхронной, для более гибкого управления CAN-траффиком

Широтно-импульсная модуляция/Счетчики

  • Каждый из 7 каналов контроллера может работать в режиме ШИМ с разрешением 1мс, при этом возможно активировать все каналы одновременно, с индивидуальными настройками периода и заполнения
  • Каждый из 7 каналов контроллера может работать в режиме ВЧ ШИМ с разрешением 1мкс, при этом в каждый отдельный момент времени в качестве выхода ВЧ ШИМ может работать до шести каналов, с индивидуальными настройками периода и заполнения
  • Каждый из 7 каналов контроллера может работать в режиме асинхронного входа-счетчика, с индивидуальными параметрами подсчета импульсов: счетчик передних фронтов, счетчик задних фронтов, счетчик передних и задних фронтов, определение ширины входных импульсов с разрешением 1 мкс

Аналого-цифровой преобразователь

  • 1 канал АЦП, разрешением 12-бит, предназначен для измерения напряжений в диапазоне 0В..32В

Дополнительно

  • Программируемый двухцветный светодиод
  • 64 16-битных ячейки энергонезависимой памяти данных
  • Уникальный 32-битный идентификатор каждого экземпляра устройства

* - кроме канала №8; при подключении индуктивной нагрузки к каналу №8, его необходимо дополнительно защитить от напряжения самоиндукции при помощи внешних компонентов.
** - интерфейс RS-485, при его задействовании, использует ресурсы драйвера UART4.

Подробное техническое описание контроллера приведено в онлайн-документации.

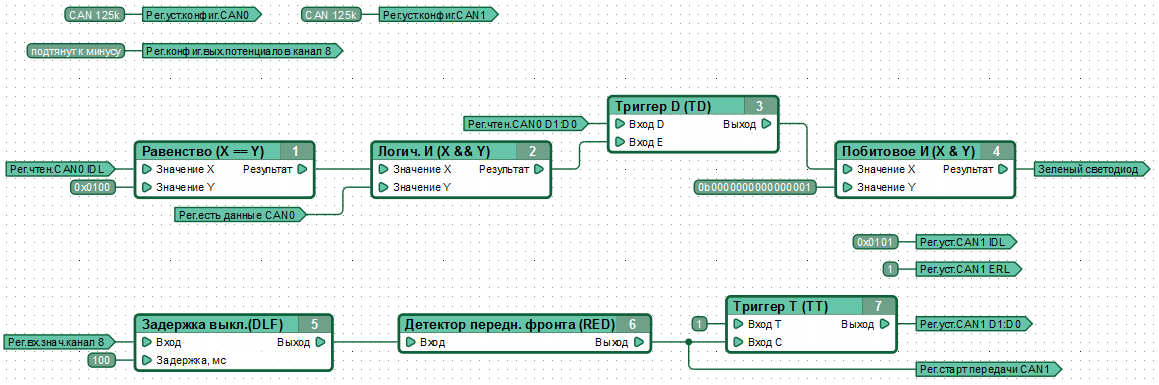

Бесплатная графическая интегрированная среда разработки CannyLab

Бесплатная графическая интегрированная среда разработки CannyLab предназначена для разработки программ (функциональных диаграмм) для контроллеров CANNY.

Название

Размер

Ссылка

Бесплатная интегрированная среда разработки CannyLab v.2.18, примеры, системное ПО контроллеров и утилиты

16,8MB

Интернет-магазин

Интернет-магазин

Санкт-Петербург

Купить в розницу

Интернет-магазин

Параметр

Значение

Всего дискретных каналов

7

Дискретные выходы +

7

Дискретные выходы -

7

Дискретные входы

7

Ток выхода один/общ, макс

100мА / 700мА

Напряжение, макс

32В

CAN 2.0A/B

2

Асинхронная передача CAN

ДА

Шлюз CAN

ДА

LIN

до 4

UART

до 4

USB VCP

ДА

RS-485

1

Dallas 1-Wire

ДА

ИК ДУ

ДА

АЦП

1

Связь с ПК

USB

CAN(LIN) monitor

ДА

Питание, В, DC

7...30

Потребляемый ток, макс

70мА

Потребляемый ток, мин

1мА

ДxШxВ, мм

76x29x13
